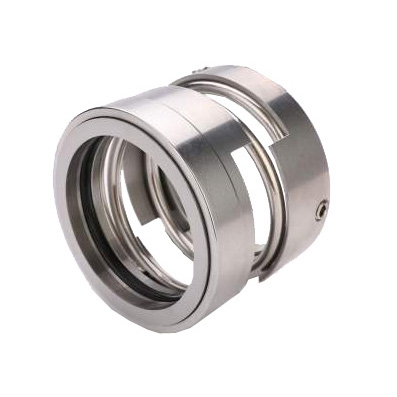

Phốt cơ khí M524 áp dụng thiết kế một mặt, nghĩa là chỉ có một bề mặt bịt kín tiếp xúc trực tiếp với môi trường. Thiết kế này tương đối đơn giản và chi phí thấp, phù hợp với hầu hết các điều kiện làm việc có nhu cầu trung bình.
|
d | D1 | D2 | D3 | D4 | L | L₁ | L₂ | L3 | l4 | l5 | d0 | D1 |
M524-30 | 30 | 40 | 50 | 48 | 50 | 60 | 48 | 19 | 2 | 7 | 7 | 35.5 | 3 |
M524-35 | 35 | 45 | 55 | 53 | 55 | 60 | 48 | 19 | 2 | 7 | 7 | 40.5 | 3 |
M524-40 | 40 | 50 | 60 | 58 | 60 | 63 | 50 | 22 | 2 | 7 | 7 | 45.5 | 3 |
M524-45 | 45 | 55 | 65 | 63 | 65 | 63 | 50 | 22 | 2 | 7 | 7 | 50.5 | 3 |
M524-50 | 50 | 60 | 70 | 68 | 70 | 67 | 54 | 27 | 2.5 | 8 | 7 | 55.5 | 3 |
M524-55 | 55 | 65 | 75 | 73 | 75 | 67 | 54 | 27 | 2.5 | 8 | 7 | 60.5 | 3 |
M524-60 | 60 | 70 | 80 | 78 | 80 | 67 | 54 | 27 | 2.5 | 8 | 7 | 65.5 | 3 |
M524-65 | 65 | 75 | 85 | 83 | 85 | 67 | 54 | 27 | 2.5 | 8 | 7.5 | 70.5 | 3 |
M524-70 | 70 | 82 | 92 | 90 | 92 | 67 | 54 | 27 | 2.5 | 8 | 7.5 | 76.5 | 3 |
M524-75 | 75 | 88 | 97 | 92 | 95 | 67 | 54 | 27 | 2.5 | 8 | 7.5 | 82.5 | 3 |
M524-80 | 80 | 95 | 105 | 102 | 105 | 68 | 54 | 27 | 2.5 | 9 | 7.5 | 87.5 | 3 |
M524-85 | 85 | 100 | 110 | 108 | 100 | 68 | 54 | 27 | 2.5 | 9 | 7.5 | 92.5 | 3 |
M524-90 | 90 | 105 | 115 | 112 | 115 | 73 | 58 | 29 | 3 | 9 | 8 | 98 | 4 |
M524-95 | 95 | 110 | 120 | 118 | 120 | 73 | 58 | 29 | 3 | 9 | 8 | 103 | 4 |
M524-100 | 100 | 115 | 125 | 123 | 125 | 81 | 66 | 32 | 3 | 9 | 8 | 108 | 4 |
M524-105 | 105 | 120 | 130 | 128 | 130 | 81 | 66 | 32 | 3 | 9 | 8.5 | 113 | 4 |
M524-110 | 110 | 126 | 136 | 135 | 136 | 95 | 79 | 32 | 3 | 9 | 8.5 | 118.5 | 4 |
M524-120 | 120 | 138 | 150 | 148 | 150 | 99 | 79 | 32 | 3 | 12 | 8.5 | 129.5 | 4 |
M524-140 | 140 | 158 | 170 | 168 | 170 | 101 | 81 | 35 | 3 | 13 | 8.5 | 149.5 | 4 |
M524-150 | 150 | 170 | 182 | 180 | 182 | 103 | 81 | 35 | 3 | 13 | 8.5 | 160.5 | 4 |
M524-160 | 160 | 180 | 194 | 186 | 188 | 103 | 81 | 35 | 3 | 13 | 8.5 | 171.5 | 4 |
M524-170 | 170 | 190 | 202 | 196 | 198 | 103 | 81 | 35 | 3 | 13 | 8.5 | 181.5 | 4 |
M524-180 | 180 | 198 | 214 | 206 | 208 | 103 | 81 | 40 | 3 | 13 | 8.5 | 190.5 | 4 |
M524-200 | 200 | 220 | 234 | 226 | 228 | 103 | 81 | 40 | 3 | 13 | 8.5 | 211.5 | 4 |
